పంప్ మోడల్ కోడ్‌లను ఎలా అర్థం చేసుకోవాలి? DG, D, CQ మరియు ఇతర సెంట్రిఫ్యూగల్ పంప్ సిరీస్‌లకు గైడ్

పారిశ్రామిక పంపులను ఎంచుకున్నప్పుడు, ఇంజనీర్లు మరియు కొనుగోలు బృందాలు తరచుగా DG, D, CQ, CD మరియు ఇతర అక్షరాల కలయికల వంటి మోడల్ కోడ్‌లను ఎదుర్కొంటాయి.

చాలా మంది కొనుగోలుదారులకు, ఈ అక్షరాలు సాధారణ ఉత్పత్తి పేర్ల వలె కనిపిస్తాయి. అయినప్పటికీ, పంప్ మోడల్ కోడ్‌లు సాధారణంగా ఉత్పత్తి సిరీస్, నిర్మాణ రూపకల్పన లేదా అప్లికేషన్ వర్గం గురించి ఉపయోగకరమైన సమాచారాన్ని కలిగి ఉంటాయి.

అయితే, ఒక ముఖ్యమైన విషయం గమనించాలి: పంప్ మోడల్ అక్షరాలకు సార్వత్రిక నామకరణ ప్రమాణం లేదు. వేర్వేరు తయారీదారులు తమ సొంత ఉత్పత్తి శ్రేణిని భిన్నంగా నిర్వచించవచ్చు. అందువల్ల, పంప్ కోడ్ యొక్క ఖచ్చితమైన అర్థం ఎల్లప్పుడూ తయారీదారు యొక్క సాంకేతిక పత్రాల ద్వారా నిర్ధారించబడాలి.

ఈ కథనం DG సిరీస్ క్షితిజసమాంతర మల్టీస్టేజ్ సెంట్రిఫ్యూగల్ పంప్‌ను సాధారణంగా పంప్ మోడల్ కోడ్‌లను ఎలా అర్థం చేసుకుంటుంది మరియు వివిధ పంప్ సిరీస్‌లను ఎలా వేరు చేయగలదో వివరించడానికి ఉదాహరణగా తీసుకుంటుంది.

పంప్ మోడల్స్‌లోని అక్షరాలు అంటే ఏమిటి?

పారిశ్రామిక పంపు నమూనాలు సాధారణంగా అక్షరాలు, సంఖ్యలు మరియు చిహ్నాలతో కూడి ఉంటాయి. అక్షరాలు సాధారణంగా పంప్ సిరీస్ లేదా స్ట్రక్చరల్ వర్గాన్ని సూచిస్తాయి, అయితే సంఖ్యలు తరచుగా డిజైన్ పారామితులకు సంబంధించిన సమాచారాన్ని అందిస్తాయి.

ఉదాహరణకు:

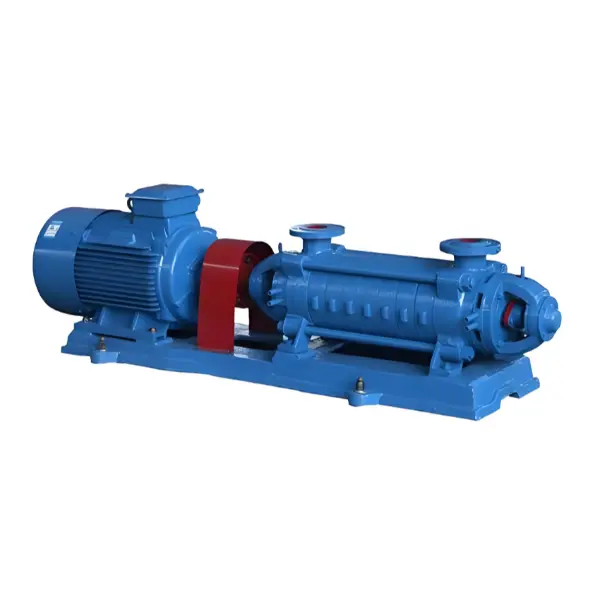

DG సిరీస్ హారిజాంటల్ మల్టీస్టేజ్ సెంట్రిఫ్యూగల్ పంప్

ఈ నమూనాలో:

• DG పంప్ సిరీస్‌ను సూచిస్తుంది
• తయారీదారు యొక్క నామకరణ నియమాలపై ఆధారపడి క్రింది సంఖ్యలు, ప్రవాహం, తల లేదా దశల సంఖ్య వంటి డిజైన్ పారామితులను సూచిస్తాయి

అయితే, తయారీదారుల మధ్య ఖచ్చితమైన అర్థం మారుతూ ఉంటుంది. కొనుగోలుదారులు పంపును దాని మోడల్ పేరులోని అక్షరాల ద్వారా మాత్రమే అంచనా వేయకూడదు. పూర్తి ఉత్పత్తి లక్షణాలు మరియు సాంకేతిక పత్రాలు పంప్ ఎంపికకు ఇప్పటికీ ఆధారం.

DG సిరీస్ పంప్‌లో “DG” అంటే ఏమిటి?

DG సిరీస్ హారిజాంటల్ మల్టీస్టేజ్ సెంట్రిఫ్యూగల్ పంప్ అనేది ఒక రకమైన పారిశ్రామిక సెంట్రిఫ్యూగల్ పంప్, ఇది క్షితిజ సమాంతర, సింగిల్-చూషణ, బహుళ-దశల నిర్మాణాన్ని కలిగి ఉంటుంది.

DG సిరీస్ పంప్ సాధారణంగా క్రింది నిర్మాణ లక్షణాలను కలిగి ఉంటుంది:

• క్షితిజ సమాంతర సంస్థాపన డిజైన్
• సింగిల్-చూషణ నిర్మాణం
• మల్టీస్టేజ్ ఇంపెల్లర్ అమరిక
• సెక్షనల్ పంప్ బాడీ డిజైన్
• ఇంపెల్లర్లు మరియు బ్యాలెన్స్ డిస్క్‌తో సహా రోటర్ భాగాలు

DG సిరీస్ పంప్ ఘన కణాలను కలిగి లేని మరియు తినివేయు లక్షణాలను కలిగి లేని ద్రవాలను బదిలీ చేయడానికి రూపొందించబడింది.

ఉత్పత్తి నిర్దేశాల ప్రకారం, వర్తించే ద్రవ ఉష్ణోగ్రత పరిధి:

-20°C నుండి 105°C

ఇన్లెట్ ఒత్తిడి ఇలా ఉండాలి:

0.6 MPa కంటే తక్కువ

పంప్ మోడల్స్‌లోని సంఖ్యలను ఎలా అర్థం చేసుకోవాలి?

అక్షరాలతో పాటు, పంపు నమూనాలలోని సంఖ్యలు కూడా ముఖ్యమైన సమాచారాన్ని అందిస్తాయి.

ఉదాహరణకు, కొన్ని మల్టీస్టేజ్ సెంట్రిఫ్యూగల్ పంప్ మోడల్స్ వంటి ఫార్మాట్‌లను ఉపయోగించవచ్చు:

DG46-50×6

ఈ రకమైన నామకరణ ఆకృతిలో:

• DG - పంప్ సిరీస్
• 46 — సాధారణంగా ప్రవాహ సూచనకు సంబంధించినది
• 50 — సాధారణంగా సింగిల్-స్టేజ్ హెడ్ ఇండికేషన్‌కు సంబంధించినది
• 6 - పంప్ దశల సంఖ్య

అయితే, వేర్వేరు తయారీదారులు వేర్వేరు నామకరణ పద్ధతులను ఉపయోగించవచ్చు.

పంపును ఎంచుకునేటప్పుడు, మోడల్ నంబర్‌తో కలిసి తనిఖీ చేయాలి:

• ప్రవాహ అవసరాలు
• తల అవసరాలు
• ద్రవ లక్షణాలు
• ఆపరేటింగ్ ఉష్ణోగ్రత
• సంస్థాపన పరిస్థితులు

వేర్వేరు పంప్ సిరీస్‌లు ఎందుకు ఉన్నాయి?

పారిశ్రామిక అనువర్తనాలు వేర్వేరు నిర్వహణ అవసరాలను కలిగి ఉంటాయి. తయారీదారులు సాధారణంగా పంప్ నిర్మాణం, హైడ్రాలిక్ డిజైన్, సీలింగ్ పద్ధతులు మరియు అప్లికేషన్ పరిస్థితుల ఆధారంగా వేర్వేరు పంప్ సిరీస్‌లను అభివృద్ధి చేస్తారు.

పంప్ నిర్మాణం

వేర్వేరు శ్రేణులు వేర్వేరు నిర్మాణాలను కలిగి ఉండవచ్చు, అవి:

• క్షితిజ సమాంతర లేదా నిలువు డిజైన్
• సింగిల్-స్టేజ్ లేదా మల్టీస్టేజ్ నిర్మాణం
• వివిధ చూషణ ఏర్పాట్లు

ప్రతి డిజైన్ నిర్దిష్ట అప్లికేషన్ అవసరాల కోసం అభివృద్ధి చేయబడింది.

హైడ్రాలిక్ డిజైన్

పంపు యొక్క అంతర్గత హైడ్రాలిక్ డిజైన్ ద్రవ శక్తి ఎలా బదిలీ చేయబడుతుందో ప్రభావితం చేస్తుంది.

మల్టీస్టేజ్ సెంట్రిఫ్యూగల్ పంప్ రోటర్‌పై అమర్చబడిన బహుళ ఇంపెల్లర్‌లను ఉపయోగిస్తుంది, అయితే సింగిల్-స్టేజ్ పంప్ ఒక ఇంపెల్లర్‌ను ఉపయోగిస్తుంది. ఒక నిర్దిష్ట వ్యవస్థ కోసం పంప్ ఎలా ఎంపిక చేయబడుతుందో నిర్మాణాత్మక వ్యత్యాసం ప్రభావితం చేస్తుంది.

షాఫ్ట్ సీలింగ్ డిజైన్

పంప్ సిరీస్ కూడా సీలింగ్ ఏర్పాట్లలో తేడా ఉండవచ్చు.

• యాంత్రిక ముద్ర
• ప్యాకింగ్ సీల్

సరైన సీలింగ్ నిర్మాణం పంప్ డిజైన్ మరియు ఆపరేటింగ్ అవసరాలపై ఆధారపడి ఉంటుంది.

DG మరియు D సిరీస్ పంపుల మధ్య తేడా ఏమిటి?

అనేక సాంప్రదాయ పంపు వర్గీకరణలలో, D మరియు DG సిరీస్ పంపులు సమాంతర బహుళ-దశల సెంట్రిఫ్యూగల్ పంప్ నిర్మాణాలతో సంబంధం కలిగి ఉంటాయి.

అయినప్పటికీ, D మరియు DG మధ్య ఖచ్చితమైన వ్యత్యాసం తయారీదారు యొక్క ఉత్పత్తి వర్గీకరణపై ఆధారపడి ఉంటుంది.

DG కంటే DG ఎల్లప్పుడూ మెరుగ్గా ఉంటుందని లేదా D మరియు DG పూర్తిగా భిన్నమైన పంపు రకాలు అని ఊహించడం ఖచ్చితమైనది కాదు.

పంప్ మోడల్‌లలో CQ అంటే ఏమిటి?

DG సిరీస్ పంపుల వలె కాకుండా, CQ అనేది అన్ని పంప్ తయారీదారులు ఉపయోగించే సార్వత్రిక సంక్షిప్తీకరణ కాదు.

వేర్వేరు కంపెనీలు వేర్వేరు పంప్ డిజైన్‌ల కోసం ఉత్పత్తి సిరీస్ కోడ్‌గా CQని ఉపయోగించవచ్చు.

CQ సిరీస్ పంపును తనిఖీ చేస్తున్నప్పుడు, కొనుగోలుదారులు దీని ద్వారా నిర్ధారించాలి:

• తయారీదారు కేటలాగ్
• ఉత్పత్తి లక్షణాలు
• సాంకేతిక డ్రాయింగ్లు
• ఉత్పత్తి వివరణలు

సరైన వివరణ తయారీదారు యొక్క స్వంత వర్గీకరణ వ్యవస్థపై ఆధారపడి ఉంటుంది.

సరైన పంప్ సిరీస్‌ను త్వరగా ఎలా గుర్తించాలి?

పంపింగ్ మీడియంను నిర్ధారించండి

మొదటి తనిఖీ:

• ఏ ద్రవం బదిలీ చేయబడుతుంది?
• ఇది ఘన కణాలను కలిగి ఉందా?
• ఇది తినివేయుదా?

ఉదాహరణకు, DG సిరీస్ పంప్ ఘన కణాలు లేదా తినివేయు లక్షణాలు లేని ద్రవాల కోసం రూపొందించబడింది.

ఆపరేటింగ్ పరిస్థితులను తనిఖీ చేయండి

ముఖ్యమైన షరతులు:

• ద్రవ ఉష్ణోగ్రత
• ఇన్లెట్ ఒత్తిడి
• సిస్టమ్ అవసరాలు

పంప్ నిర్మాణాన్ని అర్థం చేసుకోండి

పంపును ఎంచుకోవడానికి ముందు, నిర్ధారించండి:

• సింగిల్-స్టేజ్ లేదా మల్టీస్టేజ్ డిజైన్
• క్షితిజ సమాంతర లేదా నిలువు నిర్మాణం
• చూషణ రకం

పూర్తి సాంకేతిక సమాచారాన్ని సమీక్షించండి

పంప్ మోడల్ పేరు మొదటి దశ మాత్రమే. వృత్తిపరమైన ఎంపిక ఉత్పత్తి లక్షణాలు, సాంకేతిక డ్రాయింగ్‌లు, ఆపరేటింగ్ అవసరాలు మరియు తయారీదారు సిఫార్సులను కూడా పరిగణించాలి.

కొనుగోలుదారులు పంప్ మోడల్ కోడ్‌లను ఎందుకు అర్థం చేసుకోవాలి?

సరఫరాదారులతో మెరుగైన కమ్యూనికేషన్

పంప్ సిరీస్ యొక్క ప్రాథమిక అర్థాన్ని తెలుసుకోవడం కొనుగోలుదారులు వారి అవసరాలను మరింత స్పష్టంగా వివరించడంలో సహాయపడుతుంది.

తప్పు ఎంపికను నివారించండి

పంప్ వర్గీకరణలను అర్థం చేసుకోవడం ప్రదర్శన లేదా ధర ఆధారంగా మాత్రమే పంపును ఎంచుకునే ప్రమాదాన్ని తగ్గిస్తుంది.

సులభమైన ఉత్పత్తి పోలిక

కొనుగోలుదారులు వారి నిర్మాణ వ్యత్యాసాలను అర్థం చేసుకోవడం ద్వారా వివిధ పంపు కుటుంబాలను మరింత ప్రభావవంతంగా పోల్చవచ్చు.

DG, D మరియు CQ వంటి పంప్ మోడల్ కోడ్‌లు వేర్వేరు పంప్ సిరీస్ లేదా డిజైన్ వర్గాలను గుర్తించడానికి ఉపయోగించబడతాయి.

DG సిరీస్ క్షితిజసమాంతర మల్టీస్టేజ్ సెంట్రిఫ్యూగల్ పంప్ నిర్దిష్ట ఆపరేటింగ్ పరిస్థితులలో తగిన శుభ్రమైన ద్రవాలను బదిలీ చేయడానికి సమాంతర, సింగిల్-చూషణ, బహుళ-దశల నిర్మాణాన్ని కలిగి ఉన్న పంప్ డిజైన్‌ను సూచిస్తుంది.

అయితే, పంపు అక్షరాలు మాత్రమే నిర్దిష్ట అప్లికేషన్ కోసం ఉత్పత్తి అనుకూలంగా ఉందో లేదో నిర్ణయించలేవు.

పంప్ చేయబడిన మాధ్యమం, ఉష్ణోగ్రత, పీడన అవసరాలు, సంస్థాపన పరిస్థితులు మరియు తయారీదారు అందించిన సాంకేతిక వివరణలతో సహా పూర్తి ఆపరేటింగ్ పరిస్థితులను అంచనా వేయడం సరైన ఎంపిక పద్ధతి.
